    Как запомнить таблицу истинности RS-триггера, JK-триггера?



    Обилие информации и сложности в запоминании таблиц

    В свое время (в 80-х) я работал на средних ЭВМ и довольно часто ездил на курсы повышения квалификации. Мы ездили в учебно-вычислительные центры в длительные командировки на 1,5-3 месяца. И каждый раз курсы начинались с повторения элементной базы. Другой бы покривился и сказал:
    - Да знаю я уже все это! Сколько можно повторять?!

    Однако каждый раз я заново слушал курс по элементной базе… и каждый раз удивлялся, что многие вещи нужно запоминать. Одним из моих "больных" моментов были таблицы истинности триггеров. Особенно RS-триггера и JK-триггера.

    Поразительно, как педагоги были единодушны в своем подходе! Структура урока была примерно такова:
    1. Нам объясняли, что такое триггер, Причем к пониманию этого мы подходили постепенно, разобрав

  • сначала работу транзисторов,
  • затем из транзисторов мы строили логические схемы И, ИЛИ, НЕ
  • и уже из элементов И, ИЛИ, НЕ, как из кирпичиков строили триггера
  • 2. Далее нам давали под запись таблицы истинности. Именно под запись… Раздаточных материалов практически не было. О том, чтобы, скачать нужную статью, урок или "зайти" в электронную библиотеку можно было помечтать только в фантастических рассказах. Сейчас да, можно зайти в раздел закачек информационно-образовательного портала Ореанда и найти почти все для учебы, образования и даже работы. А тогда только конспекты.

    Уже тогда я понимал, что обилие информации может завести меня в тупик! Например, на один RS-триггер (как и на JK-триггер) нужно было запоминать 2 таблицы. Ведь как RS-триггер, так и JK-триггер могут строиться

  • и на элементах И
  • и на элементах ИЛИ
  • Получается, что на два триггера мне нужно запоминать 4 таблицы истинности! И я нашел способ, как эти таблицы истинности для триггеров понимать и быстро выводить, а не запоминать.
    В то время я вел кружок юного радиотехника во Дворце пионеров и мой метод был прекрасно опробован на 6-тиклассниках. Уже после первого занятия они легко выводили эти таблицы истинности для RS-триггера и JK-триггера. Метод очень прост и я поделюсь им в этой статье.




    Немного базовых знаний

    Итак, можно сказать, что вычисления в компьютере строятся на двоичной системе и используются логические элементы: НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ. Из них, как из "кирпичиков" и строятся RS-триггеры, JK-триггеры.

    Как запомнить таблицу истинности RS-триггера, JK-триггера

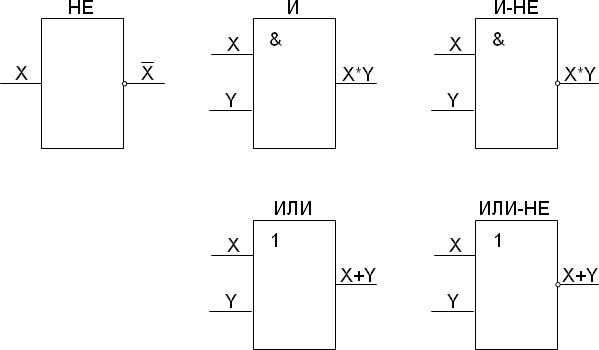

    Логические элементы: НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ

    Более подробно ПОНЯТИЕ ЦИФРОВОЙ ЭЛЕКТРОНИКИ




    Таблицы истинности RS-триггера, или деформируем буквы

    RS-триггер имеет два входа: R и S. Прежде чем двигаться дальше, деформируем эти буквы. Это поможет нам навсегда запомнить, что

  • S-вход - это вход установки триггера в 1, а
  • R-вход - это вход установки триггера в 0
  • Как запомнить таблицу истинности RS-триггера, JK-триггера
    S-вход установки триггера в 1
    Как запомнить таблицу истинности RS-триггера, JK-триггера
    R-вход установки триггера в 0

    Теперь пришло время вспомнить о термине: "действующий сигнал" на входе. Это значение входного сигнала, которое переключает триггер. Он может быть 0 или 1. Все зависит от того, какие у RS-триггера входы - прямые или инверсные. Здесь легко запомнить: у инверсных входов есть маленькие нолики на входе - запоминаем, что действующий сигнал 0. И наоборот: у прямых входов действующий сигнал 1.

    Как запомнить таблицу истинности RS-триггера, JK-триггера
    RS-триггер с прямыми входами
    Действующий сигнал 1
    Как запомнить таблицу истинности RS-триггера, JK-триггера
    RS-триггер с инверсными входами
    Действующий сигнал 0

    Пришло время строить таблицу истинности RS-триггера.
    1. Какие входы у RS-триггера - прямые? Действующий сигнал 1
    2. Перебираем комбинации входных сигналов

    Как запомнить таблицу истинности RS-триггера, JK-триггера R-вход S-вход Q-выход Примечание
    0 0 хранение хранение предыдущее состояния
    0 1 1 действующий сигнал поступил на S-вход - установка триггера в 1
    1 0 0 действующий сигнал поступил на R-вход - установка триггера в 0
    1 1 x запрещенная комбинация, схема перестает работать как триггер

    1. Какие входы у RS-триггера - инверсные? Действующий сигнал 0
    2. Перебираем комбинации входных сигналов

    Как запомнить таблицу истинности RS-триггера, JK-триггера R-вход S-вход Q-выход Примечание
    0 0 x запрещенная комбинация, схема перестает работать как триггер
    0 1 0 действующий сигнал поступил на R-вход - установка триггера в 0
    1 0 1 действующий сигнал поступил на S-вход - установка триггера в 1
    1 1 хранение хранение предыдущее состояния



    Таблицы истинности JK-триггера, или деформируем буквы

    JK-триггер имеет два входа: J и K. Прежде чем двигаться дальше, деформируем эти буквы. Это поможет нам навсегда запомнить, что

  • J-вход - это вход установки триггера в 1, а
  • K -вход - это вход установки триггера в 0
  • Как запомнить таблицу истинности RS-триггера, JK-триггера
    J-вход установки триггера в 1
    Как запомнить таблицу истинности RS-триггера, JK-триггера
    K-вход установки триггера в 0

    "Действующий сигнал" на входе. Он может быть 0 или 1. Все зависит от того, какие у JK-триггера входы - прямые или инверсные. У инверсных входов есть маленькие нолики на входе - запоминаем, что действующий сигнал 0. И наоборот: у прямых входов действующий сигнал 1.

    Как запомнить таблицу истинности RS-триггера, JK-триггера
    JK-триггер с прямыми входами
    Действующий сигнал 1
    Как запомнить таблицу истинности RS-триггера, JK-триггера
    JK-триггер с инверсными входами
    Действующий сигнал 0

    Cтроим таблицу истинности JK-триггера.
    1. Какие входы у JK-триггера - прямые? Действующий сигнал 1
    2. Перебираем комбинации входных сигналов

    Как запомнить таблицу истинности RS-триггера, JK-триггера J-вход K-вход Q-выход Примечание
    0 0 хранение хранение предыдущее состояния
    0 1 0 действующий сигнал поступил на K-вход - установка триггера в 0
    1 0 1 действующий сигнал поступил на J-вход - установка триггера в 1
    1 1 перекл. переключение триггера в противоположное состояние

    1. Какие входы у JK-триггера - инверсные? Действующий сигнал 0
    2. Перебираем комбинации входных сигналов

    Как запомнить таблицу истинности RS-триггера, JK-триггера J-вход K-вход Q-выход Примечание
    0 0 перекл. переключение триггера в противоположное состояние
    0 1 1 действующий сигнал поступил на J-вход - установка триггера в 1
    1 0 0 действующий сигнал поступил на K-вход - установка триггера в 0
    1 1 хранение хранение предыдущее состояния

    Поняв, на примере простых RS-триггера, JK-триггера - как самостоятельно заполнить таблицу истинности, можно переходить к более сложным триггерам.


      Статьи по теме:
  • Полное множество устойчивых состояний асинхронного RS-триггера
    Жеребцов С.И., Макаров И.А. Полное множество устойчивых состояний асинхронного RS-триггера//ЭЛЕКТРОННЫЙ СЕТЕВОЙ НАУЧНО-МЕТОДИЧЕСКИЙ ЖУРНАЛ "ВЕСТНИК МГТУ МИРЭА" ("Herald of MSTU MIREA"), №1(2) 2014, март, с. 147-159
